En esta entrada traemos el primer tutorial de la pagina y el primero del modulo FEM de FreeCAD el cual en su versión 0.16 trae como solver a CalculiX
Espero que el tutorial sea de su agrado. Cualquier error o comentario pertinente por favor hacérmelo saber para poder corregir el mismo y subir una versión actualizada.
El modulo FEM esta siendo desarrollado con la idea
de proporcionar un flujo de trabajo moderno para el análisis de
elementos finitos dentro de FreeCAD, integrando y combinando varias
herramientas en una sola interfaz gráfica de usuario.
Aunque esta en pleno desarrollo, ya podemos
empezar a usar esta herramienta para realizar un análisis
estructural inicial para nuestros diseños.
Las características de la computadora utilizada
para realizar este tutorial fueron las siguientes: -
Procesador: AMD FX-8350 (8 núcleos).
-
Memoria RAM disponible: 8 GB DDR3.
-
Placa de Video: AMD RS780
- Sistema Operativo: Kubuntu 16.04 bits.
Resumen
Este tutorial está destinado a introducir al
lector en el flujo de trabajo del modulo FEM de FreeCAD en su versión
0.16. Veremos como crear un análisis estructural estático, mallar
la geometría, crear condiciones de borde, iniciar el calculo,
analizar el archivo input de CalculiX creado y analizar resultados.
Además también este tutorial puede servir como
introductorio a CalculiX (solver FEM que utiliza FreeCAD en esta
versión) y explicaremos algunas funciones de post-procesamiento de
resultados en el post-procesador oficial CGX como complemento al
modulo FEM.
Algunas imágenes
Caso teórico

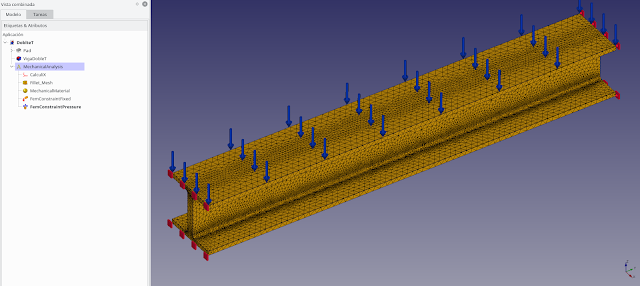

Modelo FEM
Resultados FC
Usando CGX
Descarga
A continuación comparto el link de descarga del tutorial:
Ademas agrego un link para que puedan descargar la geometría:
Revisores
Gracias a Sergio Pluchinsky y a Víctor García Castro por haber revisado este tutorial permitiendo corregir varios errores antes de ser subido a este blog.
Espero que el tutorial sea de su agrado. Cualquier error o comentario pertinente por favor hacérmelo saber para poder corregir el mismo y subir una versión actualizada.
